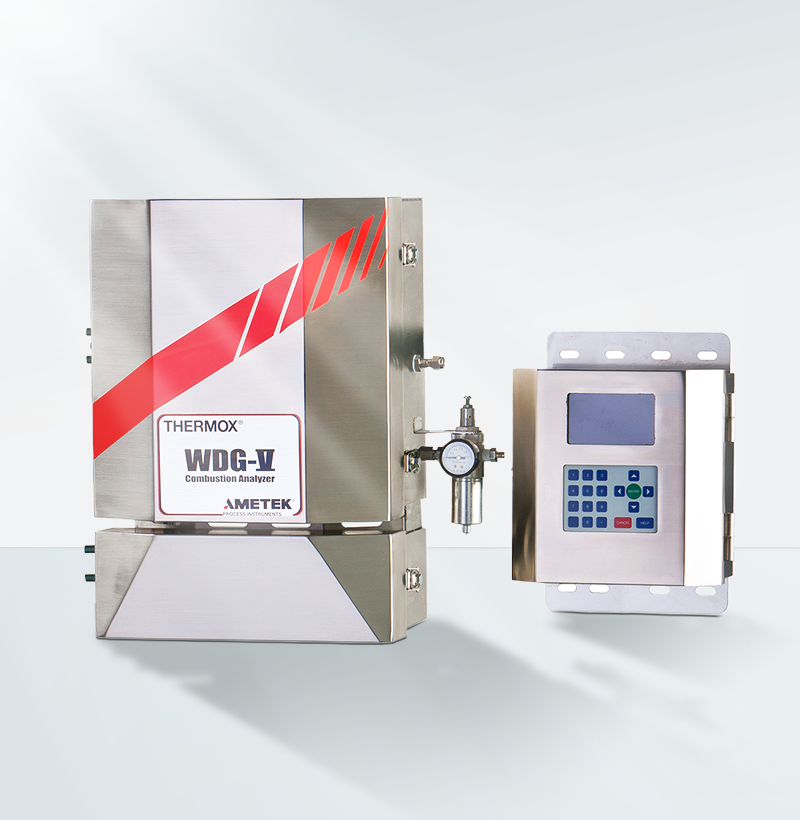

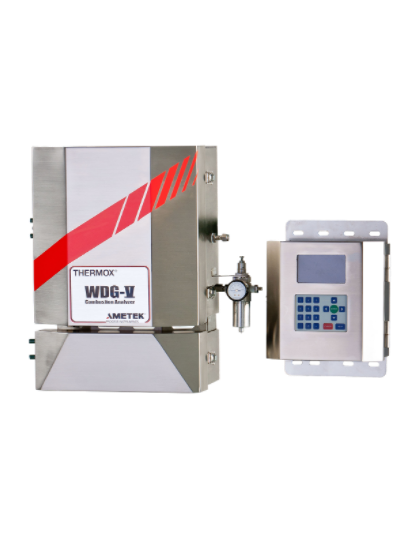

WDG-Ⅳ UOP 抽取式氧气分析仪专门结合 UOP CCR 工艺过程设计，采用闭环抽取式取样，用于催化剂再生过程，测量低含量O2。该分析仪有特殊加工的氧化锆测量池，耐受卤素氧化的破坏性影响。传感器采用有氮气驱动的引射器将催化剂再生过程的样气抽取出来。一部分样气经过氧化锆测量池。因为引射用驱动气不含有 O2，样气可以直接返回工艺过程。该分析仪响应速度快，可燃物检测器可选件，维护容易，可应用于高温工况。
该抽取式氧气分析仪 2000 系列控制器中有软件可进行压力补偿（过程压力 35Psig/2.5Kgf）；具有一定抗粉尘功能，能满足 CCR 工艺过程的要求；与样气接触的部件的材质用哈氏合金，特制氧化锆管，可以抵抗HCL的腐蚀；精确的低氧部分检测（工况氧含量控制在1.1%—1.3%）；读数精确可信赖；属于高可靠性分析仪（分析仪或DCS氧量报警、Pt1000流量检测器、氧分析仪故障自诊断、氧分析仪输出可任意设定，并可设定输出阻尼）。
电话：13127990563
邮箱：heqingyuan@liuxing-eptech.com
| 工作原理 | 使用氧化锆进行净氧测量的紧耦合氮气驱动抽取式氧分析仪 |
| 输出范围 | 0-1%至0-100% |
| 准确度 | 测量值的± 0.75%或±0.05%氧气浓度，以较大者为准 |
| 响应时间 | T90＜30s |
| 吸气器要求 | 10 to 25 scfh (4.72 to 9.4 L/min) @ 15 to 100 psig(1.05 to 7.04 kg/cm2 ) |
| 探头长度/类型 | 27“/哈氏合金C-标准 |
| 最大样品露点 | 392°F(200°C) |
| 样品压力 | 最大60 psig(413.7 kPa) |
| 环境温度 | -5°F至140°F（-20°C至60°C），带2类外壳 |
| 相对湿度 | 10%至90%，不冷凝 |
| 外壳 | 防水、吹扫、不锈钢-壁装或面板安装。螺栓防爆可选 |
| 功率要求 | 115 VAC，±10%，47-63 Hz，最大600 VA。230VAC，±10%，47-63 Hz；最大1850 VA |
| 校准气体要求 | 使用校准气体@45 psig（3.16 kg/cm2）；O2量程气 |
| 空气；O2零点气 | N2 |
| 显示器 | 4x 20个字符的真空荧光灯。显示氧气、时间和日期、电池温度、用户可编程文本、热电偶mV或电池mV。 |
| 模拟输出 | 两个用于氧气的隔离线性电流输出。选择O2、电池温度、热电偶mV或电池mV。在校准期间保持或跟踪，并选择阻尼程度。最大负载1200欧姆。 |
| 报警 | 两个独立的氧气报警，每个报警可选择高或低。 |
| 触点额定值 | 0.5A、30V、10VA最大非导电负载，交流或直流。 |
| 诊断 | 监视定时器和服务报警。可做A/D, RAM,EEPROM 和键盘的系统测试。 |
| 通讯接口 | RS485 |
| 环境温度 | 14°F to 122°F (-10°C to 50°C) |
| 相对湿度 | 0%至80%，不冷凝 |
| 外壳 | 防风雨UL 4型（NEMA4）壁装/面板安装，以及不锈钢防水UL 4X型（NEMA 4X）壁装/面板安装。美国国家电气公司（NEC）I类2类区域已通过UL认证。吹扫、防爆版本也可用。 |
| 功率要求 | 115-230 VAC，±10%，47-63 Hz，75VA。 |
工业过程中产生污染气体的排放源监测，以及烟气脱硫、脱硝系统的控制监测。
